Bewegungssensor / automatischer Auslöser für Begadi M1 Airsoft Mine
Weitere interessante Artikel:
 Hinweis zu rechtlicher EinordnungDie Begadi Mine M1 ist bei uns ohne Altersnachweis und Einschränkung erhältlich. Dies ist damit begründet, dass die Mine über keine Eigenschaft verfügt, die sie für das Waffenrecht relevant macht. |
|
Die Begadi Mine M1 (kurz M1) ist eine von Begadi für Airsoft selbst entwickelte Sim-Mine, die rein mechanisch funktioniert. Somit sind weder Treibgase noch Pyrotechnik erforderlich. Sie finden die Begadi M1 Airsoft Mine mit 360° Abdeckung hier.
Dieses Angebot behandelt das optionale Zubehör, den Bewegungssensor.
Einsatz des Bewegungssensors:

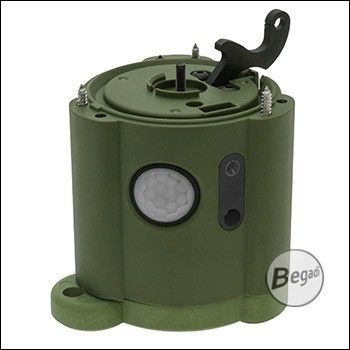

Dieses, für die Begadi Mine M1 entwickelte Elektromodul erweitert die Mine um einen programmierbaren Auslöser mit Bewegungsmelder.
Um die Begadi Mine mit dem montierten Bewegungsmelder einzusetzen, bereitet man den mechanischen Teil wie gewohnt vor (spannen und befüllen) und sucht einen geeigneten Ort für die Platzierung.
Der Bewegungssensor (die weisse Kuppel) wird in die Richtung, aus der man das Ziel erwartet, gedreht.
Wichtig: Der Sensor darf nicht verdeckt oder abgeschirmt sein.
Danach drückt man den schwarzen Schalter 1x, die M1 beginnt rot zu blinken, nun kann man sich entfernen - sobald das Blinken beendet ist, ist die Mine scharf.
Wenn dann eine Person den Sichtbereich des Sensors (ca 200°) betritt, löst die Mine aus und verstreut ihre Ladung.
Um das scharf stellen der Mine zu unterbrechen, reicht es aus, 1x kurz den Knopf zu drücken, während die LED rot blinkt.
Info: Um die Mine zu entschärfen, wenn der Bewegungsmelder aktiv ist, muss man von hinten an die Mine herangehen, die Oberseite festhaltenden, den Sicherungssplint wieder einschieben und dann den Bewegungsmelder auslösen.
Anleitung zur Konfiguration des Bewegungssensors
Im Auslieferungszustand kommt der Bewegungsmelder mit folgender Konfiguration:
- 5 Sekunden nach Aktivierung bis die Mine scharf ist (man muss sich innerhalb der 5 Sekunden aus dem Sichtbereich des Sensors entfernen)
- Mine löst sofort aus, wenn der Bewegungssensor aktiviert wird / jemand in sein Sichtfeld läuft
| Konfiguration
der Verzögerung der Aktivierung des Bewegungsmelders (Zeit zwischen Drücken des Schalters, bis der Bewegungsmelder aktiv und die Mine "scharf" ist) |
Während die LED rot blinkt ￫ 1x Taste drücken ￫ LED blinkt 3x ROT auf ￫ Mine inaktiv / aus |
| Konfiguration
Verzögerung des Auslösers / Triggers der Mine (Beeinflusst ob beim Auslösen durch den Bewegungsmelder die Mine sofort auslöst, oder mit Verzögerung) |
|
Lieferumfang:
Das Elektromodul kommt in einer individuellen Box, in dieser befindet sich
- das Elektromodul
- das Werkzeug für Montage, Wartung und Einstellung
- Achtung: Im Lieferumfang sind keine Batterien und keine Mine enthalten!
Eigenschaften:
- einfache Konstruktion, wenig Teile und sehr wartungsfreundlich
- sehr robust, auch bei mechanischer Belastung
- sehr empfindlicher und präziser Sensor
- die Verzögerung der Scharfstellung ist einstellbar
- zeitverzögertes Auslösen einstellbar
- es werden 2x 9V Blockbatterien benötigt (nicht im Lieferumfang enthalten).
- spritzwassergeschützt, sollte aber nicht über längeren Zeitraum Regen ausgesetzt werden!
Tipps und Hinweise
- man platziert den Sensor am besten im 90° Winkel zum Ziel, also z.b. am Wegrand, mit Blickfeld direkt 90° über den Weg
- erwartet man größere Gruppen, kann der Sensor auch so platziert werden, dass das erste Ziel vorbeiläuft
- für offeneres Gelände kann der Countdown zur Scharfschaltung
verlängert werden (Anleitung oben)
- für größere Zielgruppen, kann das Auslösen um bis zu 10 Sekunden verzögert werden (Anleitung oben)
- die Mine kann auch mit montiertem Elektromodul via Schnur ausgelöst werden
- wird der Sensor über längere Zeit nicht genutzt, trennen Sie bitte den Batteriestecker, damit der Sensor nicht weiter strom zieht!
Fakten und Daten:
- Höhe Mine: ca. 110mm
- Höhe Mine mit Schnurspule ca. 130mm
- Höhe Mine mit Bewegungssensor: ca. 180mm
- Durchmesser: ca. 80mm
- Gewicht Mine: ca. 820g
- Gewicht Bewegungssensor: ca. 260g
- Gewicht Mine mit Bewegungssensor: ca. 1080g
