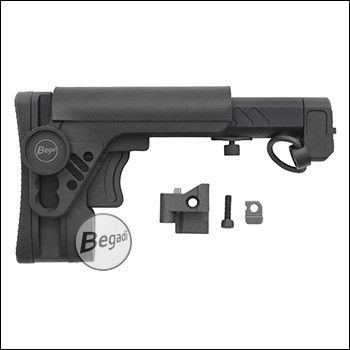

Begadi AK Teleskop Schaft / Stock "PT-3 Style" (Version 2 / 18.9mm Schaftadapter + 3mm Keil)
-
Battleaxe AK74 Echtholz Kit (3teilig)Sonderpreis 49,00 € Preis 69,90 € -
E&L AK PMC Griff -schwarz-15,90 €

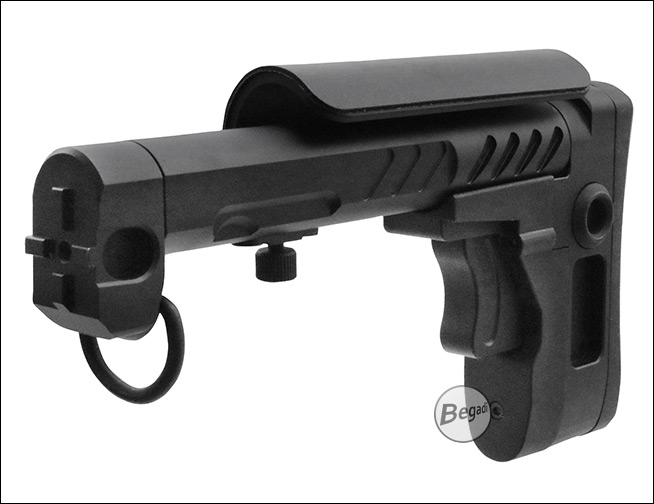

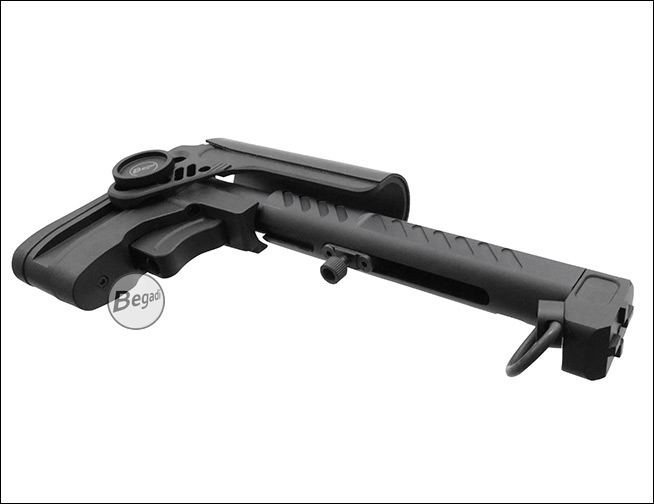

Der Begadi AK Teleskop-Schaft „PT-3 Style“ ist passend für sämtliche AK-Modelle mit entsprechender Schaftaufnahme (Klappschaft), hier in der Version 2 / 18.9mm Schaftadapter + 3mm Keil.

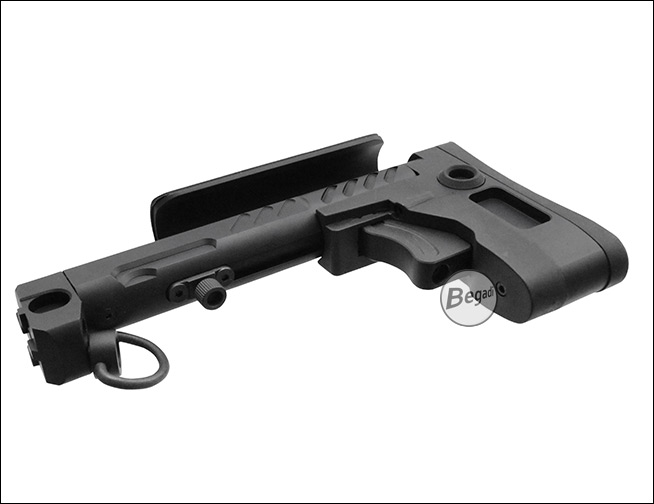

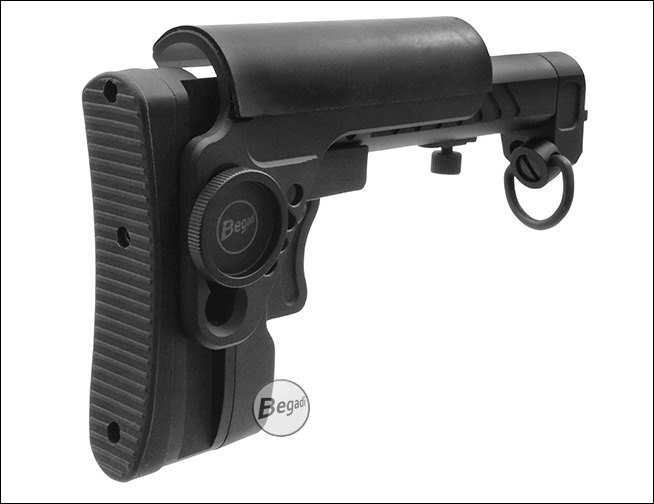

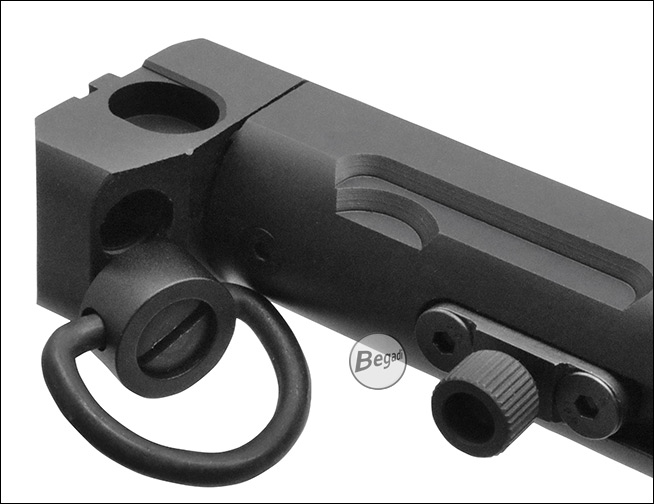

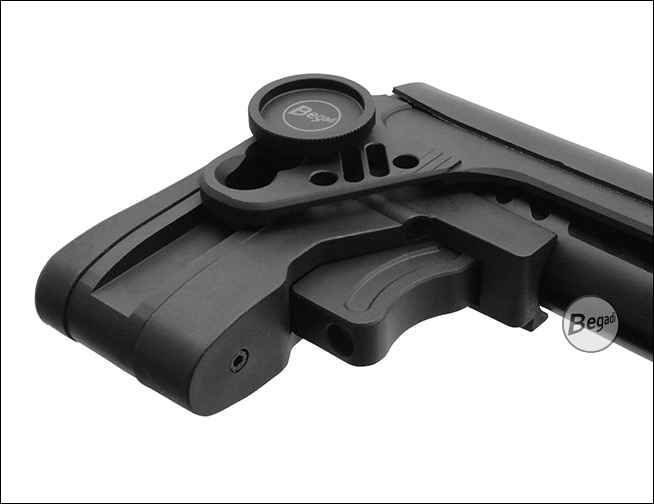

Der Schaft ist in Höhe und Länge einstellbar und lässt sich mittels einer Schraube am Stock noch zusätzlich fixieren, ebenfalls wurde eine Sling Swivel unter der Stocktube installiert um so einen Sling adaptieren zu können.
Achtung: Es kann bei dem einen oder anderen Modell vorkommen, das der Schaft nicht zu 100% sitzt und etwas Spiel nach links/rechts/oben/unten hat. Wir empfehlen hier dann etwas zwischen Schaftadapter und Body/GB zu setzen, um diesen so etwas zu verklemmen. Wir haben dies mit etwas Schaumstoff lösen können. Auch muss das Loch am Halteblock (Schaftarretierung) evtl. etwas erweitert werden da es durch die aufgebrachte Beschichtung etwas klein geraten ist.
Höhe der Schulterstützenmontage (Unterschied der beiden Schaft-Versionen):
Die beiden Schaft-Versionen unterscheiden sich lediglich im Bereich der Schulterstützenmontage, alles andere ist jeweils identisch. Auf diese Unterschiede möchten wir hier im Details eingehen:
Version 1 / 21.35mm Schaftadapter + 3mm Keil:
Höhe des Schaftadapters OHNE Unterlegkeil der Arretierung: ca. 21,35mm
Höhe der Schaftadapters MIT Unterlegkeil der Arretierung: ca. 24,35mm
Höhe des Arretierungs-Unterlegkeils an der Pinposition: ca. 3,00mm
Version 2 / 18.9mm Schaftadapter + 3mm Keil:
Höhe des Schaftadapters OHNE Unterlegkeil der Arretierung: ca. 18,90mm
Höhe der Schaftadapters MIT Unterlegkeil der Arretierung: ca. 21,90mm
Höhe des Arretierungs-Unterlegkeils an der Pinposition: ca. 3,00mm
Sollte keiner der Montageadapter hier größentechnisch passend sein, so kann man den Adapter entweder in der Höhe anpassen (z.B. am oberen Teil passend feilen) oder im Falle von einem zu großen Abstand kleine Unterlegscheiben verwenden um diesen so anzupassen.
Anstatt den Adapter kann man aber auch den Unterlegkeil in der Höhe angepasst werden.
Beispiele zur Berechnung:
Cyma/Begadi Sport:
18,35mm Adapterhöhe + 3,00mm Keil Höhe = 21,35mm / Somit ist Version 2 hier passend!
E&L:
21,35mm Adapterhöhe + 3,00mm Keilhöhe = 24,35mm / Somit ist Version 1 hier passend!
LCT:
18,90mm Adapterhöhe + 3,00mm Keilhöhe = 21,90mm / Somit ist Version 2 hier passend!
Eigenschaften:

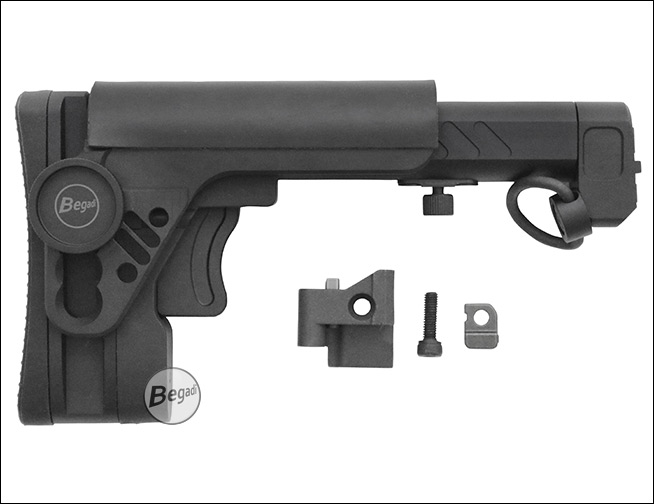

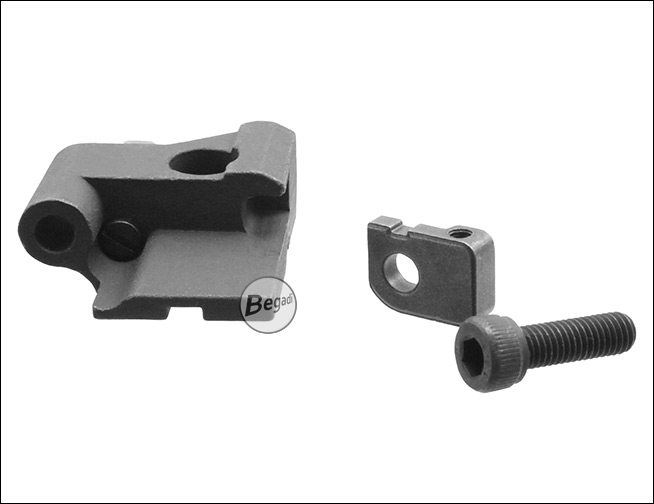

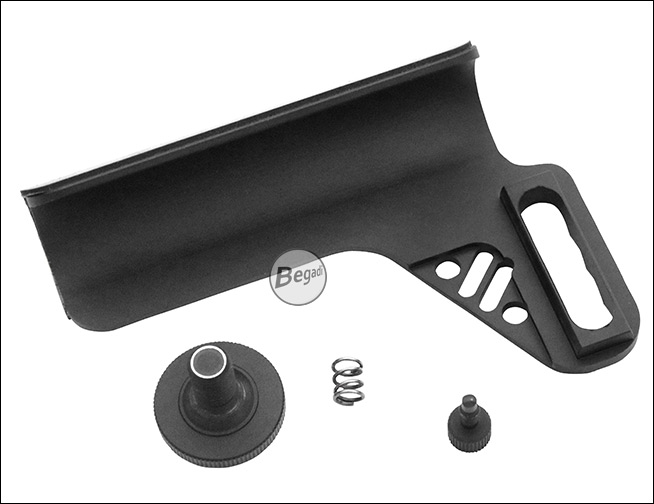

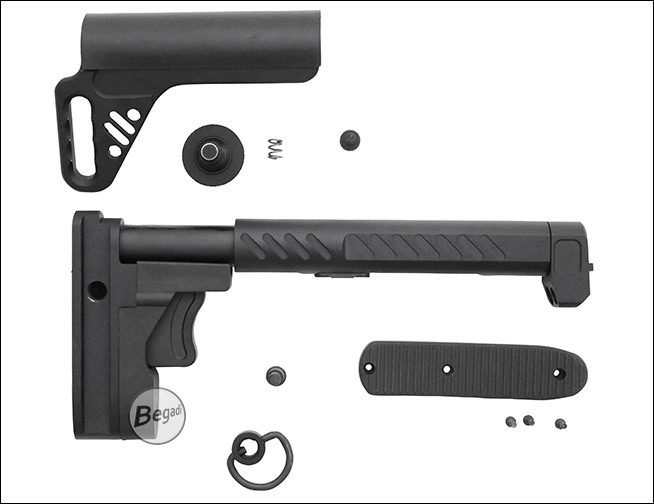

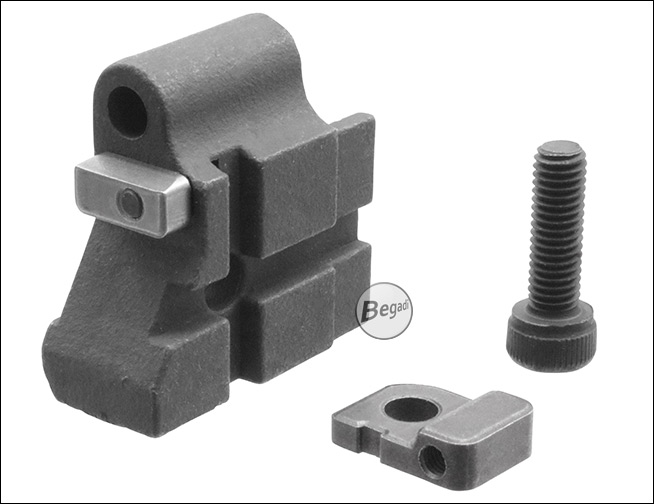

Lieferumfang: 1x Stock und 1x Arretierungs- bzw. Halteblock
Material: Aluminium und Stahl (Schaftadapter aus Stahl!)
Länge (eingefahrener Schaft): ca. 210,00mm
Länge (ausgefahrener Schaft): ca. 264,00mm
Höhe (eingefahrene Wangenauflage): ca. 115,00mm
Höhe (ausgefahrener Wangenauflage): ca. 145,00mm
Breite: ca. 42,40mm
Gewicht: ca. 521g
Nicht passend für Arcturus Modelle (ohne massive Anpassungen am Body, wir raten davon ab).
Bitte darauf achten, dass die Längenverstellung (wird mit 2x Inbus Schrauben gehalten) angezogen ist um Verlust zu vermeiden! Ggf. Schraubensicherung verwenden.

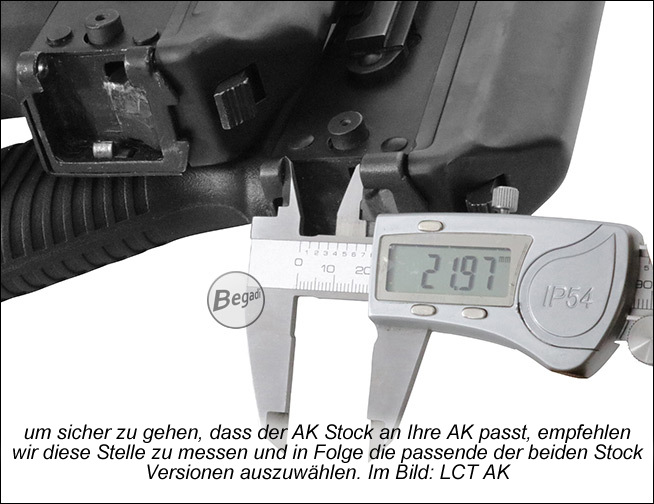

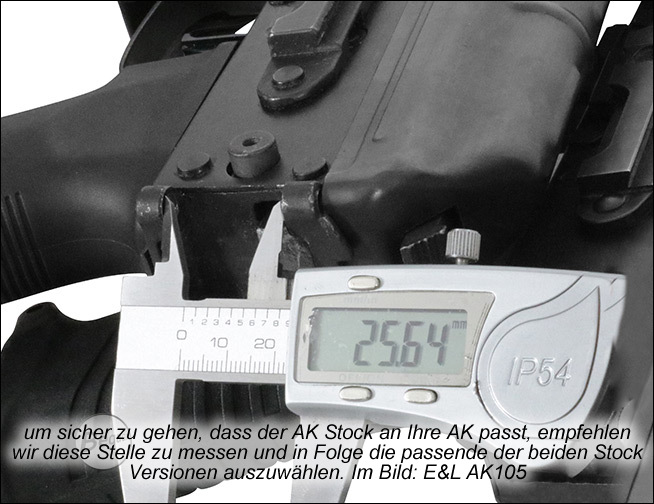

Höhe der Schulterstüzenmontage (Beispiele / Darstellung Meßpunkt):

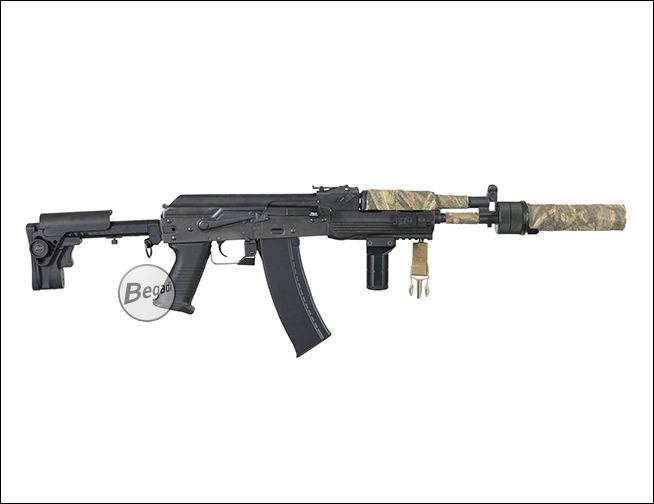

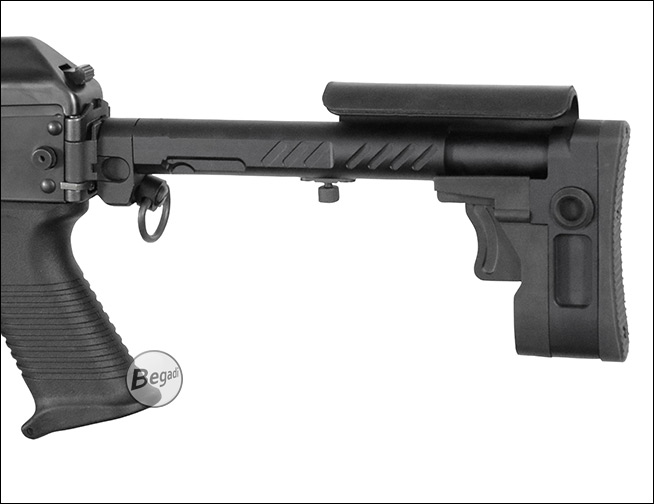

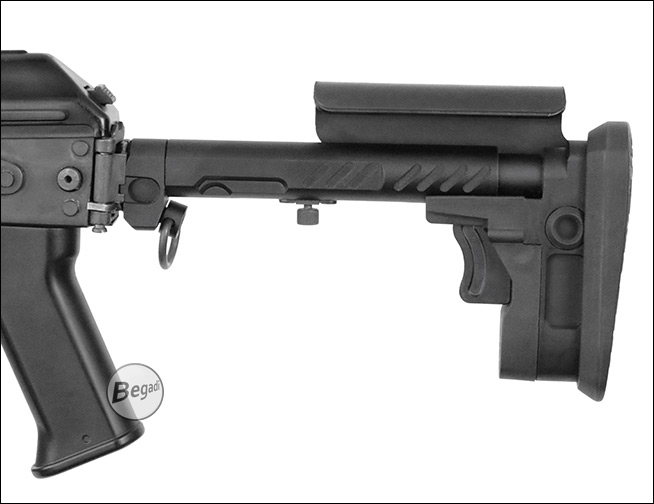

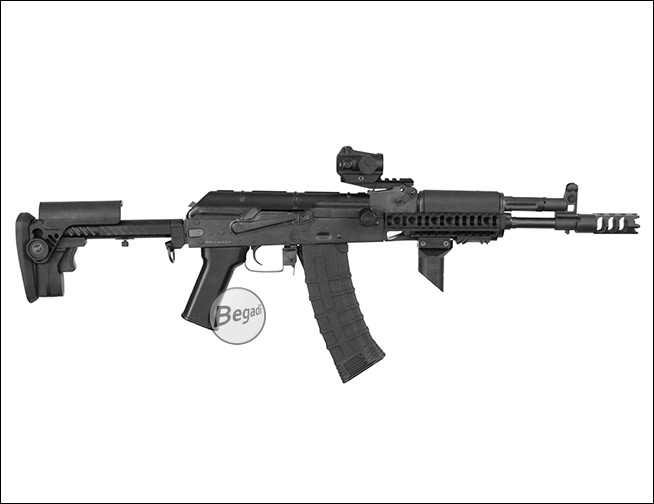

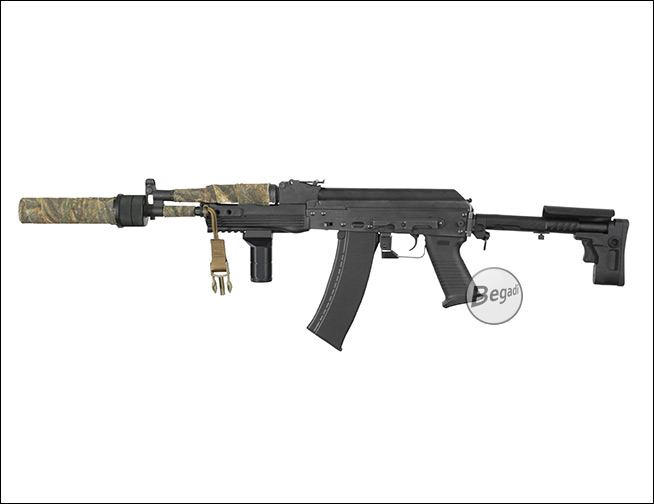

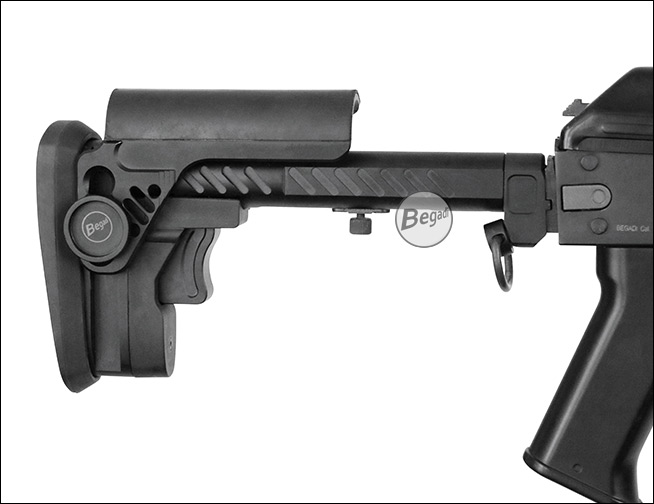

Anwendungsbeispiele (an AKs versch. Hersteller):
