Bewegungssensor / automatischer Auslöser für Begadi M1 Airsoft Mine

Details zu den Versanddienstleistern sehen Sie, wenn Sie eingeloggt sind.

Weitere interessante Artikel:

Marke: BEGADI

Details
  • Hersteller m. Sitz i. d. EU: Begadi GmbH Germany
  • Adresse: Dietinger Straße 23 / 78661 Dietingen - Böhringen
  • Land: Deutschland
  • Elektronische Adresse: www.begadi.com
Verfügbarkeit
Auf Lager
Artikelnummer 17823002

Lieferzeit: (Deutschland) 1-3 Werktage. Weitere Details

69,00 €
inkl. MwSt., zzgl. Versandkosten

  • 3 für jeweils 66,93 € kaufen und  3% sparen
  • 5 für jeweils 65,55 € kaufen und  5% sparen
  • 7 für jeweils 64,17 € kaufen und  7% sparen
  • 9 für jeweils 62,79 € kaufen und  9% sparen
(Bitte beachten Sie: Bei einem Widerruf werden entsprechende Punkte von ihrem Konto wieder abgezogen)
Hinweis zu rechtlicher Einordnung
Die Begadi Mine M1 ist bei uns ohne Altersnachweis und Einschränkung erhältlich. Dies ist damit begründet, dass die Mine über keine Eigenschaft verfügt, die sie für das Waffenrecht relevant macht.
  • ihre Funktion ist nicht geeignet, die Angriffs- oder Verteidigungskraft einer Person zu beeinflussen (WaffG Anlage 1 ff.)
  • die BBs werden nicht gezielt verschossen (WaffG Anlage 1 / 1.2.3.)
  • zum Antrieb finden keine kalten Gase Verwendung (WaffG Anlage 1 / 1.9)
  • die Geschosse werden nicht durch einen Lauf getrieben (WaffG Anlage 1 / 1.1)
Siehe auch der gesamte der gesamte Gesetzestext. Natürlich sind auch bei der Begadi Mine M1 ordnungsrechtliche Bestimmungen zu beachten, besonders was die Nutzung im öffentlichen Raum angeht (Belästigung, grober Unfug, Sachbeschädigung, etc...)! Ein verantwortungsbewusster Umgang mit der Mine sollte auch auf dem Spielfeld gegeben sein.
Kurzinfo Begadi Mine
Die Begadi Mine M1 (kurz M1) ist eine von Begadi für Airsoft selbst entwickelte Sim-Mine, die rein mechanisch funktioniert. Somit sind weder Treibgase noch Pyrotechnik erforderlich. Sie finden die Begadi M1 Airsoft Mine mit 360° Abdeckung hier.

Dieses Angebot behandelt das optionale Zubehör, den Bewegungssensor.

Einsatz des Bewegungssensors:
Dieses, für die Begadi Mine M1 entwickelte Elektromodul erweitert die Mine um einen programmierbaren Auslöser mit Bewegungsmelder.

Um die Begadi Mine mit dem montierten Bewegungsmelder einzusetzen, bereitet man den mechanischen Teil wie gewohnt vor (spannen und befüllen) und sucht einen geeigneten Ort für die Platzierung.
Der Bewegungssensor (die weisse Kuppel) wird in die Richtung, aus der man das Ziel erwartet, gedreht.
Wichtig: Der Sensor darf nicht verdeckt oder abgeschirmt sein.

Danach drückt man den schwarzen Schalter 1x, die M1 beginnt rot zu blinken, nun kann man sich entfernen - sobald das Blinken beendet ist, ist die Mine scharf.
Wenn dann eine Person den Sichtbereich des Sensors (ca 200°) betritt, löst die Mine aus und verstreut ihre Ladung.

Um das scharf stellen der Mine zu unterbrechen, reicht es aus, 1x kurz den Knopf zu drücken, während die LED rot blinkt.

Info: Um die Mine zu entschärfen, wenn der Bewegungsmelder aktiv ist, muss man von hinten an die Mine herangehen, die Oberseite festhaltenden, den Sicherungssplint wieder einschieben und dann den Bewegungsmelder auslösen.

Anleitung zur Konfiguration des Bewegungssensors
Im Auslieferungszustand kommt der Bewegungsmelder mit folgender Konfiguration:
  • 5 Sekunden nach Aktivierung bis die Mine scharf ist (man muss sich innerhalb der 5 Sekunden aus dem Sichtbereich des Sensors entfernen)
  • Mine löst sofort aus, wenn der Bewegungssensor aktiviert wird / jemand in sein Sichtfeld läuft
Diese Optionen können über den Einschaltknopf des Bewegungssensors angepasst / verändert werden, wir haben hier eine Anleitung verfasst, wie die Einstellungen angepasst werden können.

Konfiguration der Verzögerung der Aktivierung des Bewegungsmelders
(Zeit zwischen Drücken des Schalters, bis der Bewegungsmelder aktiv und die Mine "scharf" ist)

  1. Schalter 2-3 Sekunden drücken → LED leuchtet 1x GRÜN auf
  2. 1x drücken für 10 Sekunden Verzögerung → LED leuchtet 1x GRÜN auf
  3. 2x drücken für 15 Sekunden Verzögerung → LED leuchtet 2x GRÜN auf
  4. 3x drücken für 20 Sekunden Verzögerung → LED leuchtet 3x GRÜN auf
  5. 4x drücken für 25 Sekunden Verzögerung → LED leuchtet 4x GRÜN auf
  6. Schalter 2-3 Sekunden drücken → LED leuchtet 1x GRÜN auf
  7. Schalter erneut 2-3 Sekunden drücken → leuchtet 1x GRÜN auf
  8. Fertig → Mine inaktiv / aus
Abbruch des Countdowns / Scharf stellen
Während die LED rot blinkt →  1x Taste drücken →  LED blinkt 3x ROT auf →  Mine inaktiv / aus

Konfiguration Verzögerung des Auslösers / Triggers der Mine
(Beeinflusst ob beim Auslösen durch den Bewegungsmelder die Mine sofort auslöst, oder mit Verzögerung)

  1. Schalter 2-3 Sekunden drücken → LED leuchtet 1x GRÜN auf
  2. Schalter erneut 2-3 Sekunden drücken → LED leuchtet 1x GRÜN auf
  3. 1x drücken für sofortiges Auslösen → LED leuchtet 1x GRÜN auf
  4. 2x drücken für 2 Sekunden Verzögerung → LED leuchtet 2x GRÜN auf
  5. 3x drücken für 3 Sekunden Verzögerung → LED leuchtet 3x GRÜN auf
  6. 4x drücken für 4 Sekunden Verzögerung → LED leuchtet 4x GRÜN auf
  7. 5x drücken für 5 Sekunden Verzögerung → LED leuchtet 5x GRÜN auf
  8. 6x drücken für 10 Sekunden Verzögerung → LED leuchtet 6x GRÜN auf
  9. Schalter 2-3 Sekunden drücken → LED leuchtet 1x GRÜN auf
  10. Fertig → Mine inaktiv / aus

Lieferumfang:
Das Elektromodul kommt in einer individuellen Box, in dieser befindet sich
  • das Elektromodul
  • das Werkzeug für Montage, Wartung und Einstellung
  • Achtung: Im Lieferumfang sind keine Batterien und keine Mine enthalten!

Eigenschaften:
  • einfache Konstruktion, wenig Teile und sehr wartungsfreundlich
  • sehr robust, auch bei mechanischer Belastung
  • sehr empfindlicher und präziser Sensor
  • die Verzögerung der Scharfstellung ist einstellbar
  • zeitverzögertes Auslösen einstellbar
  • es werden 2x 9V Blockbatterien benötigt (nicht im Lieferumfang enthalten).
  • spritzwassergeschützt, sollte aber nicht über längeren Zeitraum Regen ausgesetzt werden!

Tipps und Hinweise
  • man platziert den Sensor am besten im 90° Winkel zum Ziel, also z.b. am Wegrand, mit Blickfeld direkt 90° über den Weg
  • erwartet man größere Gruppen, kann der Sensor auch so platziert werden, dass das erste Ziel vorbeiläuft
  • für offeneres Gelände kann der Countdown zur Scharfschaltung verlängert werden (Anleitung oben)
  • für größere Zielgruppen, kann das Auslösen um bis zu 10 Sekunden verzögert werden (Anleitung oben)

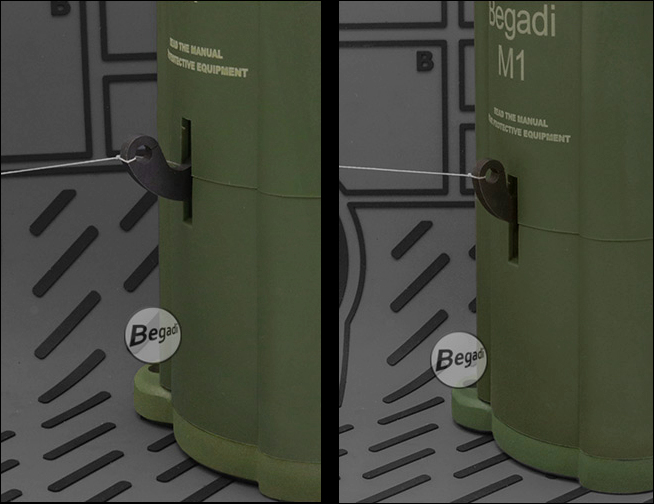

  • die Mine kann auch mit montiertem Elektromodul via Schnur ausgelöst werden
  • wird der Sensor über längere Zeit nicht genutzt, trennen Sie bitte den Batteriestecker, damit der Sensor nicht weiter strom zieht!

Fakten und Daten:
  • Höhe Mine: ca. 110mm
  • Höhe Mine mit Schnurspule ca. 130mm
  • Höhe Mine mit Bewegungssensor: ca. 180mm
  • Durchmesser: ca. 80mm
  • Gewicht Mine: ca. 820g
  • Gewicht Bewegungssensor: ca. 260g
  • Gewicht Mine mit Bewegungssensor: ca. 1080g


Weitere Produkte und Ersatzteile
- Begadi M1 Airsoft Mine mit 360° Abdeckung
- Schnurspule für Begadi M1 Mine
- Ersatzteilset (Flügel, Kleinteile, etc.) für Begadi M1 Mine
- Sicherungssplint (Ersatzteil) für Begadi M1 Mine
- Einfüllverschluss (Ersatzteil) für Begadi M1 Mine
- Auslösehaken und Zubehör (Ersatzteil) für Begadi M1 Mine
- Bewegungssensor (Ersatzteil) für Begadi M1 Bewegungsmelder
- LED und Schalterplatine (Ersatzteil) für Begadi M1 Bewegungsmelder
- Auslösehaken und Zubehör (Ersatzteil) für Begadi M1 Bewegungsmelder
- Zwischenabdeckung aus Metall (Ersatzteil) für den Begadi M1 Bewegungssensor
- Bodenplatte aus Metall für den Begadi M1 Bewegungssensor
- Hauptplatine (Ersatzteil) für den Begadi M1 Bewegungssensor
- Magnet Aktuator Baugruppe (Ersatzteil) für den Begadi M1 Bewegungssensor
- Abdeckung / Deckel aus Kunststoff (Ersatzteil) für Begadi M1 Mine
- Innerer Korpus / Aufnahm für Wurfarme (Ersatzteil) für Begadi M1 Mine
- Erddorn aus Metall (Ersatzteil & Zubehör) für Begadi M1 Mine

Reviews

- Begadi M1 Airsoft Mine Video Review (YouTube, Rummbolt)

- Begadi M1 Airsoft Mine Video Review (YouTube, Airsoft Team Raptor)

Videos mit weiteren Informationen zu Begadi Airsoft Mine M1
(Die Videos sind in Deutsch und Englisch untertitelt)

Vorstellung / Trailer der Mine


Technikvideo: Wartung und Handhabung des Bewegungsmelders


Infovideo: Tipps und Tricks




























Anwendungsbeispiele - montiert an Begadi M1 Mine:















Livebilder:





























Tipps & Tricks, zur Optimierung der Mine

Paracordschlaufe anbringen, um den Splint besser greifen und sehen zu können







Magnetischer Tarnschirm, aus Hasendraht und 2 Haushaltsmagneten
